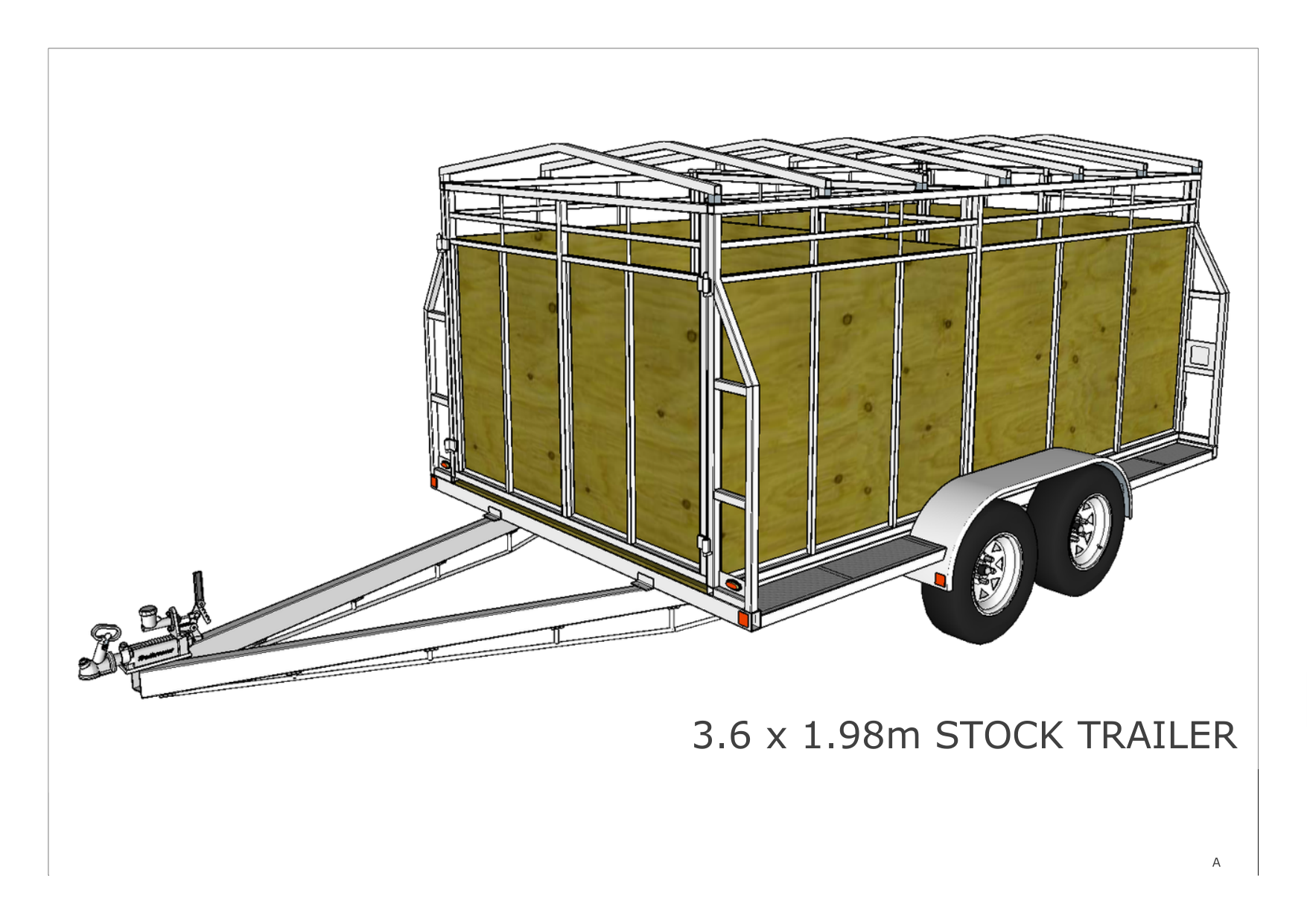

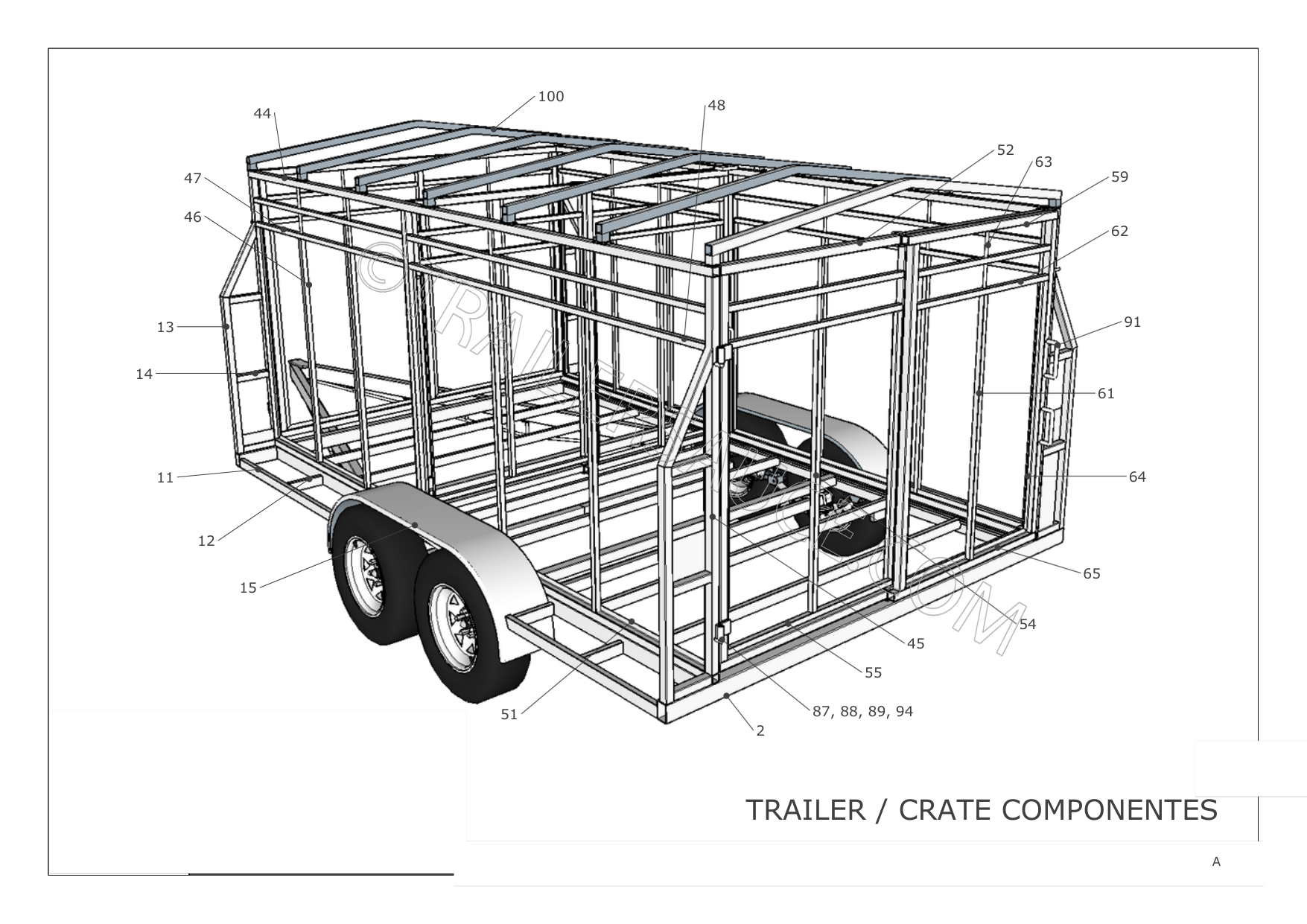

Remolque Tipo Jaula 3.6 x 1.98m

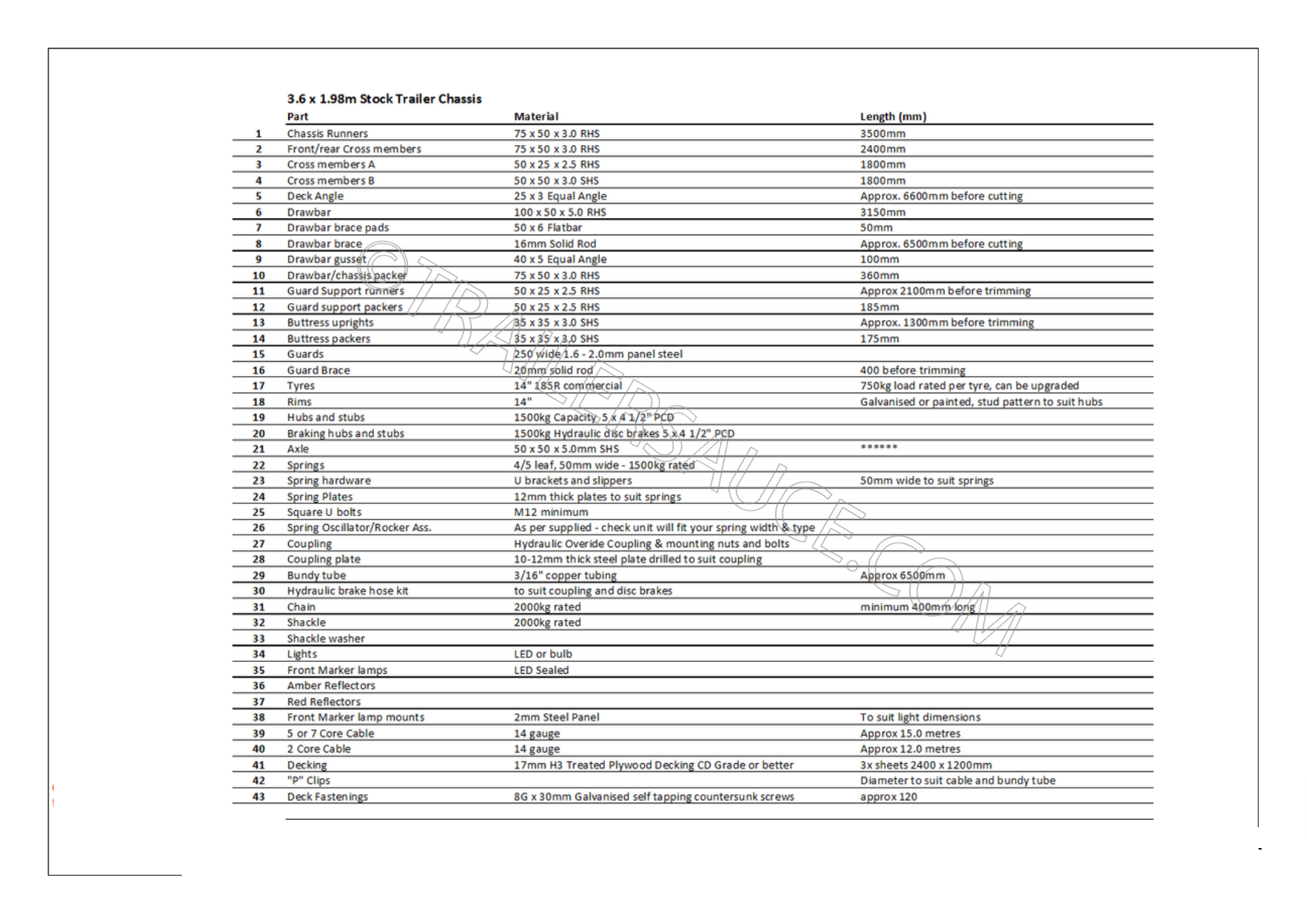

📋 LISTA DE MATERIALESToque para marcar
- Tubo rectangular (RHS) 75x50x3.0mm (Chasis externo)Cant: 4 barras de 6m
- Tubo rectangular (RHS) 50x25x2.5mm (Travesaños del chasis)Cant: 5 barras de 6m
- Tubo cuadrado (SHS) 50x50x3.0mm (Unión de la plataforma)Cant: 2 barras de 6m
- Tubo rectangular (RHS) 100x50x5.0mm (Lanza / Timón)Cant: 2 barras de 6m
- Barra redonda maciza de 16mm (Refuerzo de lanza / Pernos)Cant: 2 barras de 6m
- Ángulo estructural 40x5mm (Cartela/Gusset de lanza)Cant: 1 barra de 6m
- Ángulo de 25x3mm (Soporte de plataforma / Paneles)Cant: 3 barras de 6m
- Tubo cuadrado (SHS) 35x35x3.0mm (Estructura de la jaula)Cant: 6 barras de 6m
- Tubo cuadrado (SHS) 25x25x2.5mm (Divisiones internas)Cant: 5 barras de 6m
- Barra redonda 9/16" (Pernos de bisagras)Cant: 4 piezas de 15cm
- Caño 15NB Medio (Camisa de bisagra / Pestillo)Cant: 20 piezas de 10cm
- Madera contrachapada marina (Fenólico) 9mm o 12mmCant: 6 hojas
- Tornillos M8 x 130mm con arandelas y tuercas autofrenantesCant: 24 unidades
- Electrodos AWS E6013 o Alambre MIG 0.8mmCant: 5 kg
🛠️ HERRAMIENTASToque para marcar
- Soldadora (MIG/MAG o Electrodo revestido)
- Amoladora angular de 4.1/2" con discos de corte y desbaste
- Tronzadora de metales o Sierra de cinta para metales
- Escuadra magnética de 90 grados
- Sargentos / Prensas de fijación rápida
- Cinta métrica (Flexómetro) y marcador de herrería
- Taladro con brocas para acero rápido (mínimo 8mm)
- Pistola de pintar o pincel
🔨 PASO A PASO DE LA CONSTRUCCIÓN
PASO 1

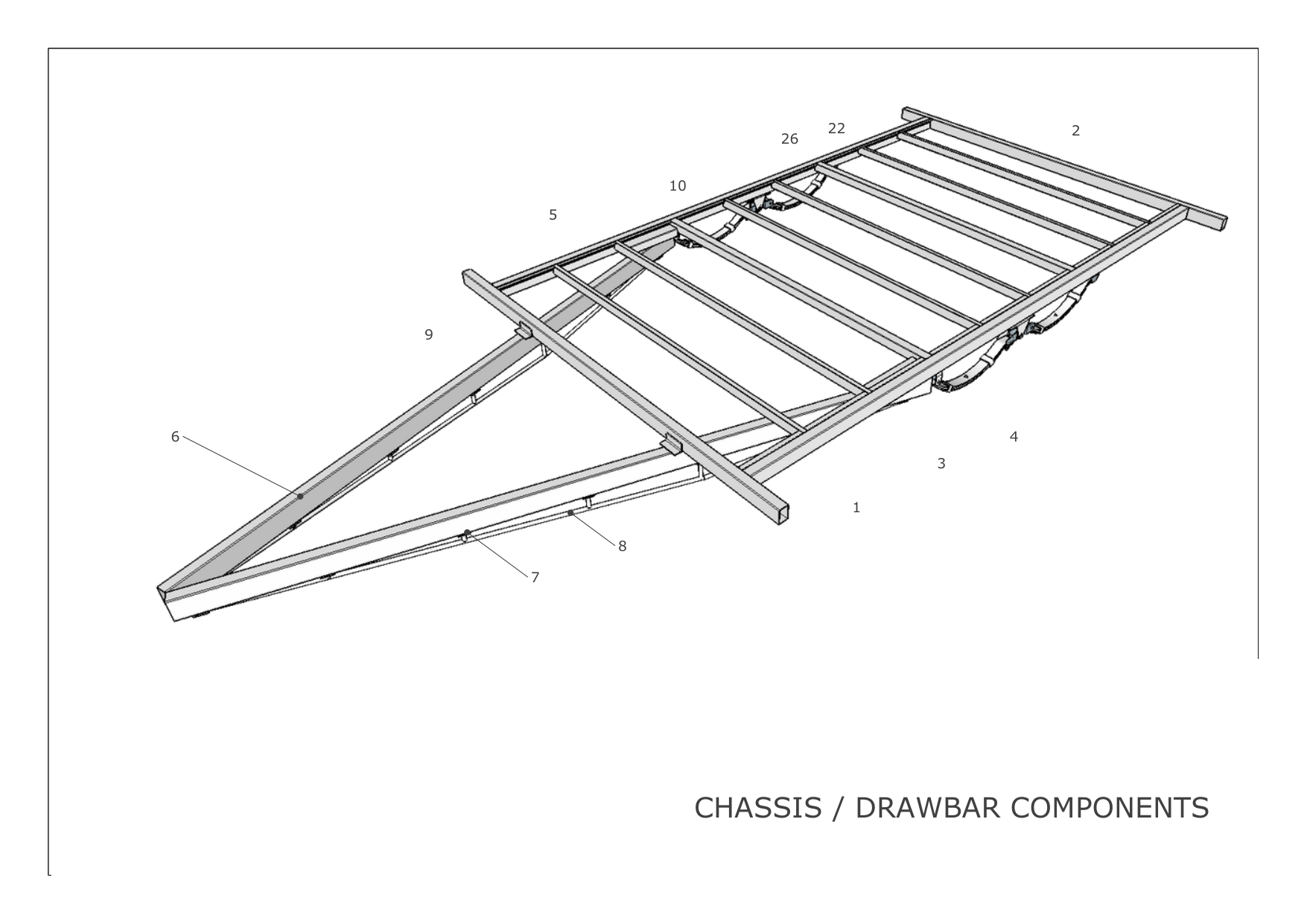

Corte los largueros externos (75x50x3.0 RHS) y los travesaños delantero y trasero. Monte el marco del chasis boca abajo sobre un banco nivelado, garantizando que esté a escuadra al medir las diagonales.
PASO 2
Suelde los travesaños intermedios (50x25x2.5 RHS) a 400mm de centro a centro. Los travesaños centrales de 50x50x3.0 SHS se utilizarán para la unión de la plataforma.
PASO 3

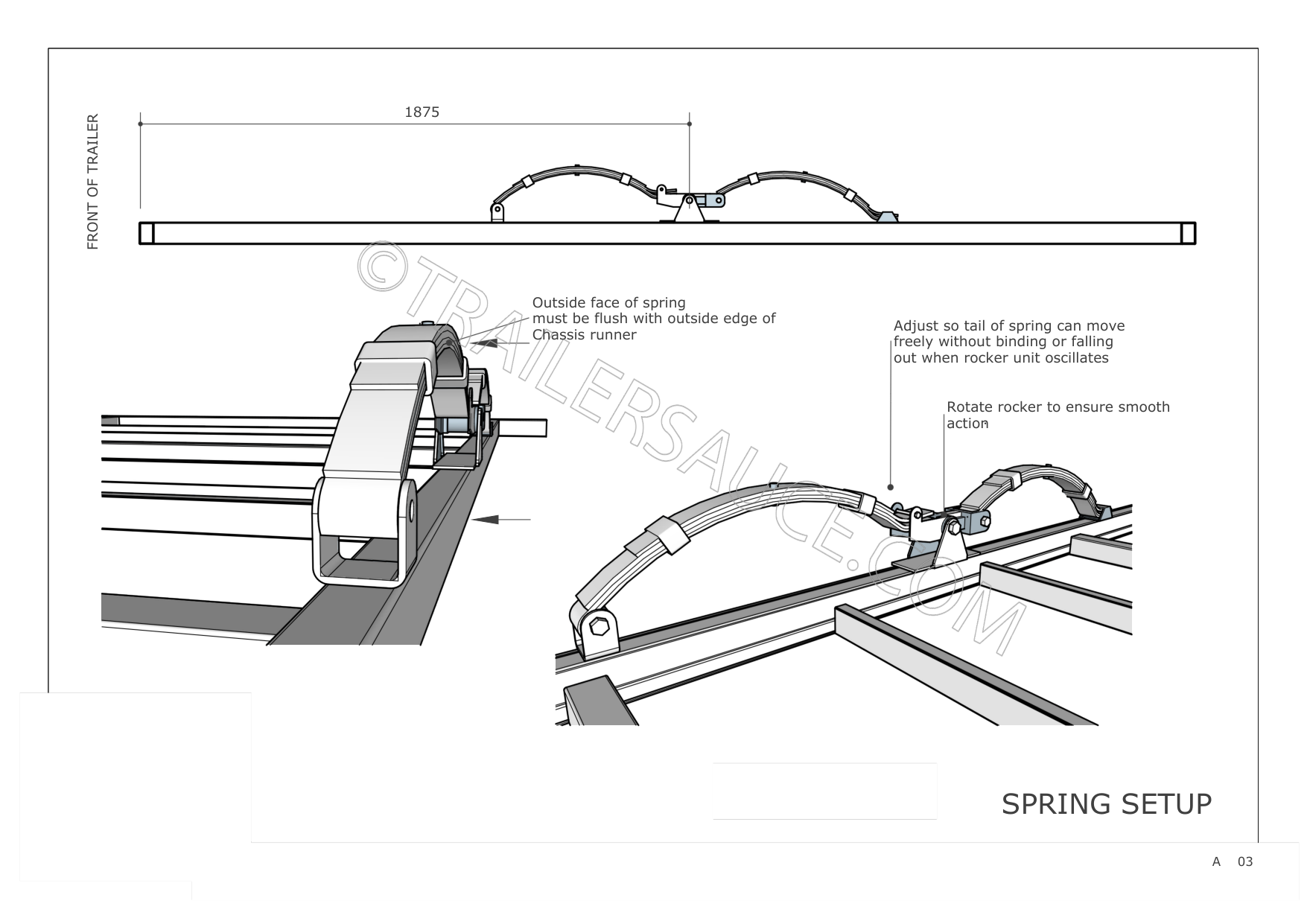

Posicione y monte los soportes de los elásticos/ballestas (spring hangers). Asegúrese de que la cara exterior del elástico quede perfectamente alineada con el borde exterior del larguero del chasis.
PASO 4

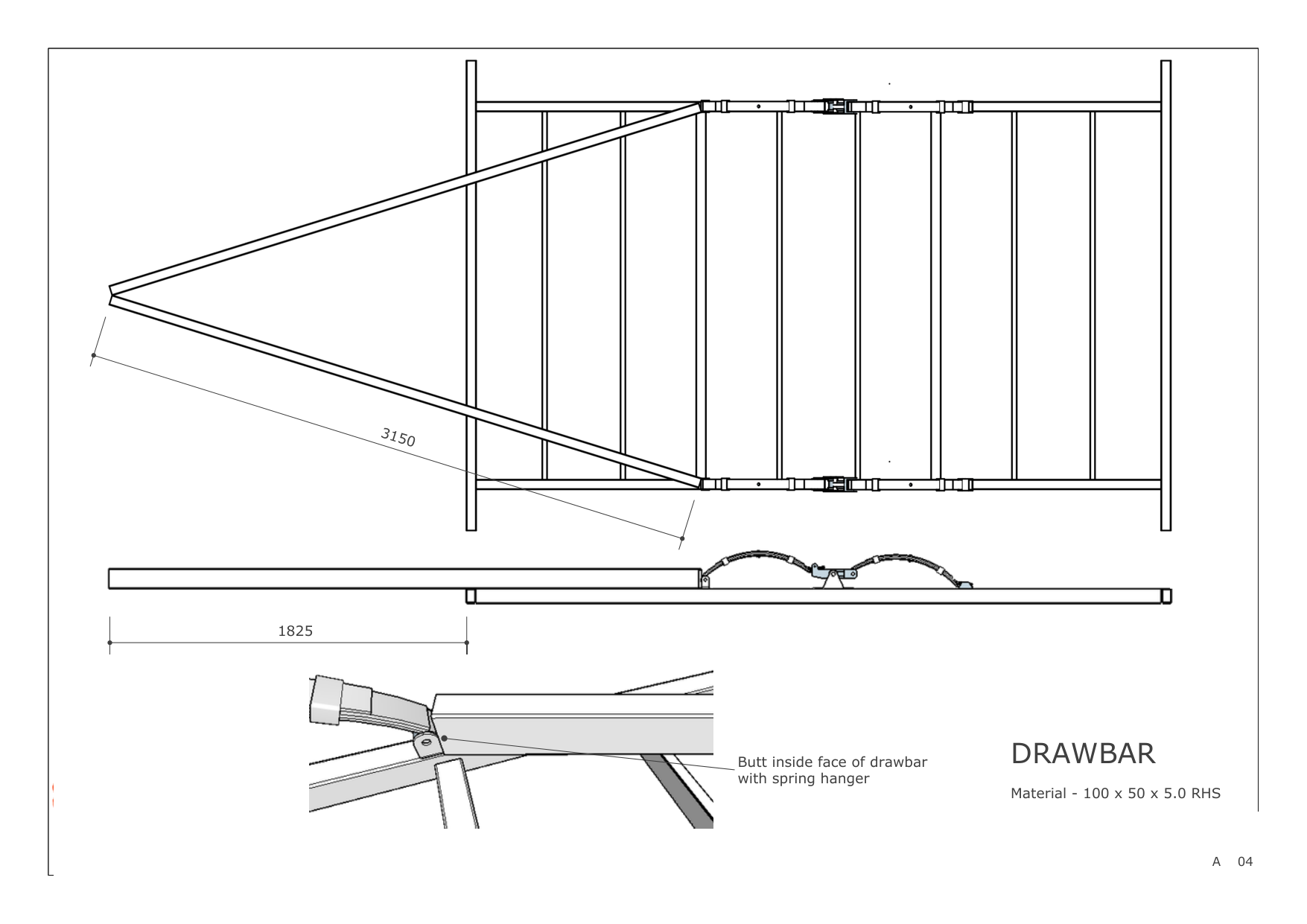

Monte la lanza (drawbar) utilizando tubos de 100x50x5.0 RHS. Coloque los extremos debajo del chasis hasta el soporte de los elásticos. Nivele y realice puntos de soldadura.
PASO 5

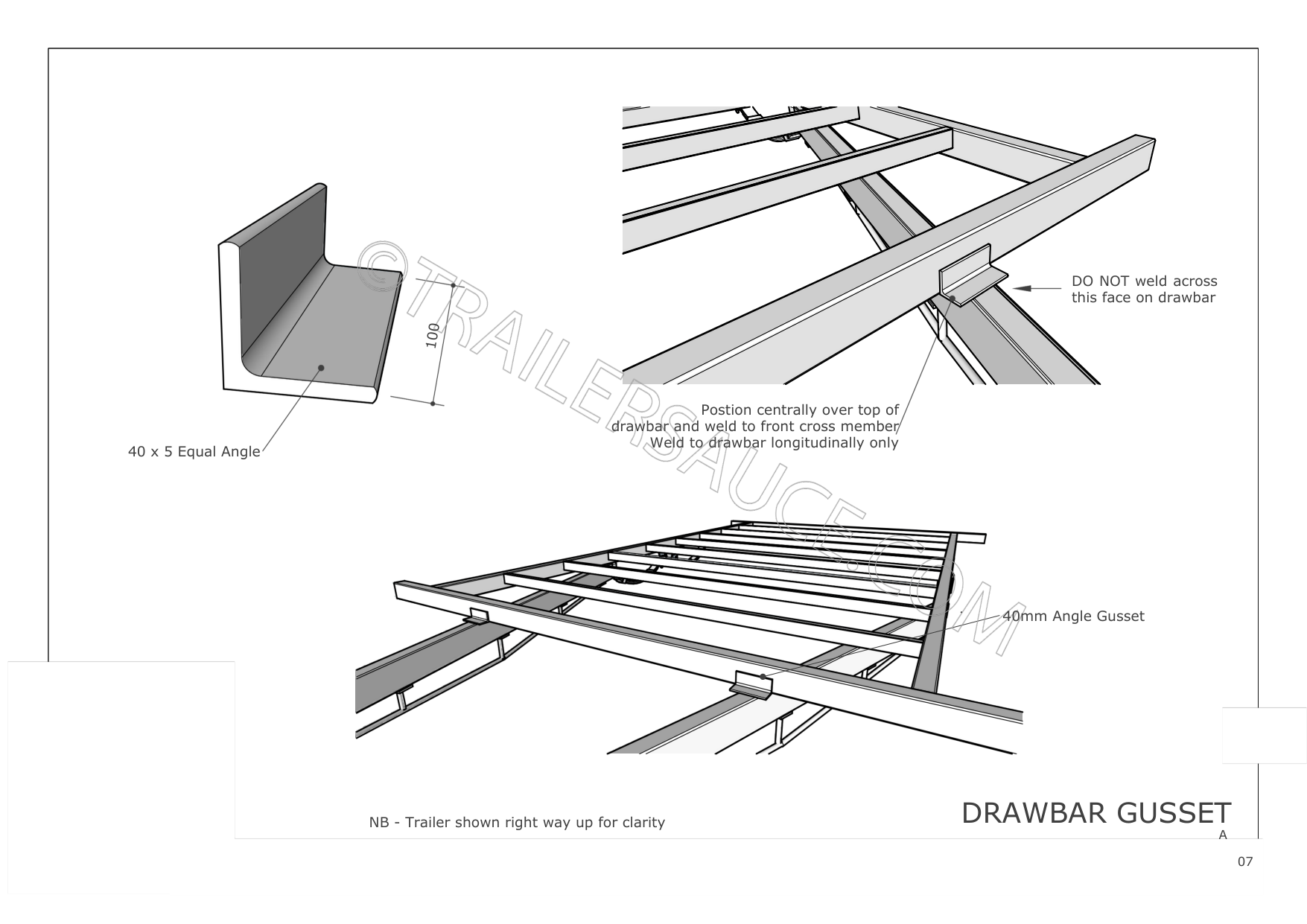

Instale el refuerzo de la lanza (drawbar brace) con barra redonda de 16mm y soldadura lateral de chapa plana. Suelde la cartela (gusset) de ángulo de 40x5mm únicamente en sentido longitudinal.
PASO 6
Suelde los perfiles de ángulo de 25x3mm en la cara interna de los largueros del chasis, al ras con la parte superior, para servir de apoyo y fijación posterior de la plataforma de madera.
PASO 7

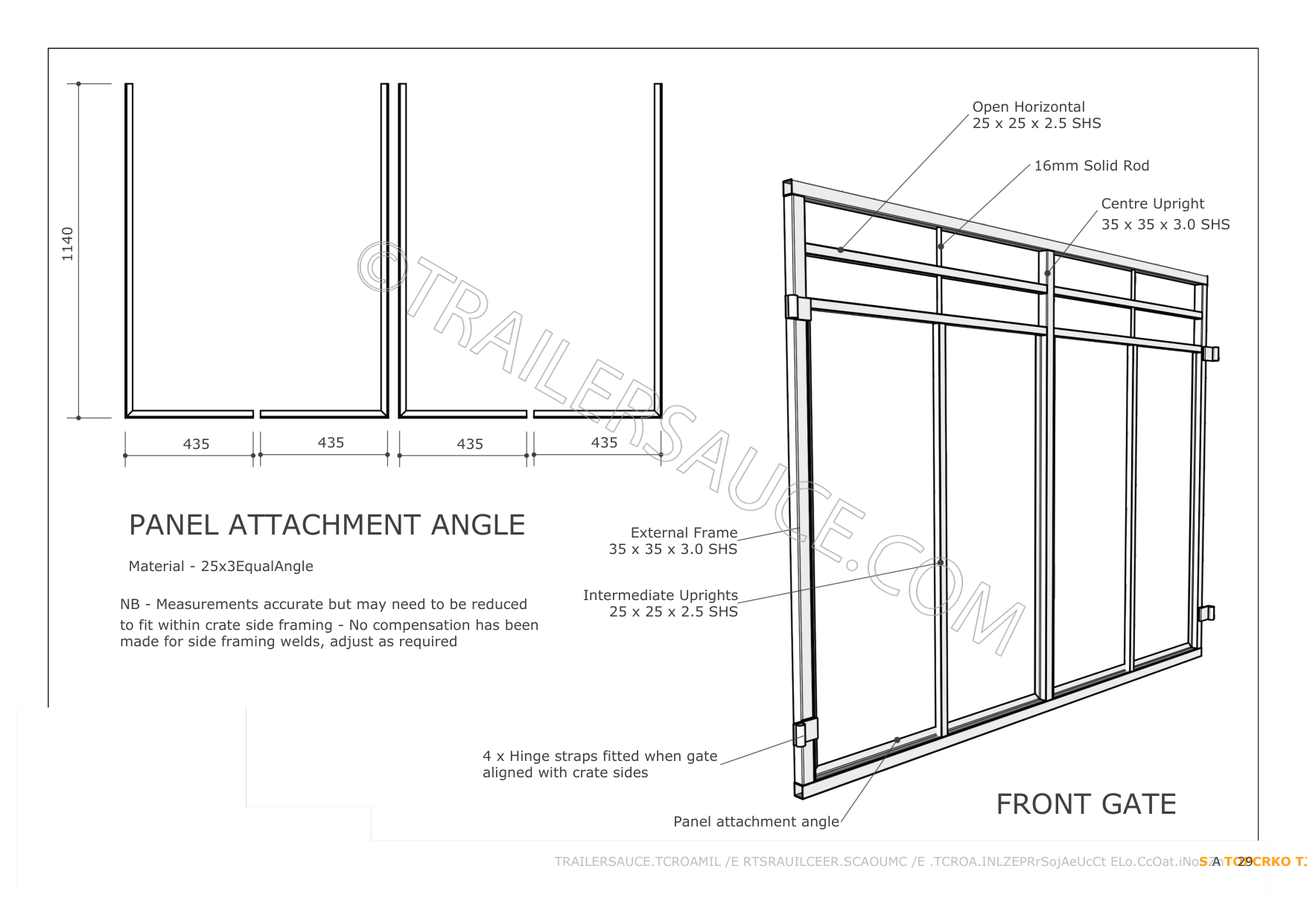

Monte la estructura de los laterales de la jaula utilizando tubos de 35x35x3.0 SHS para el contorno y de 25x25x2.5 SHS para los montantes internos. Suelde los perfiles de ángulo para la fijación de los paneles.
PASO 8

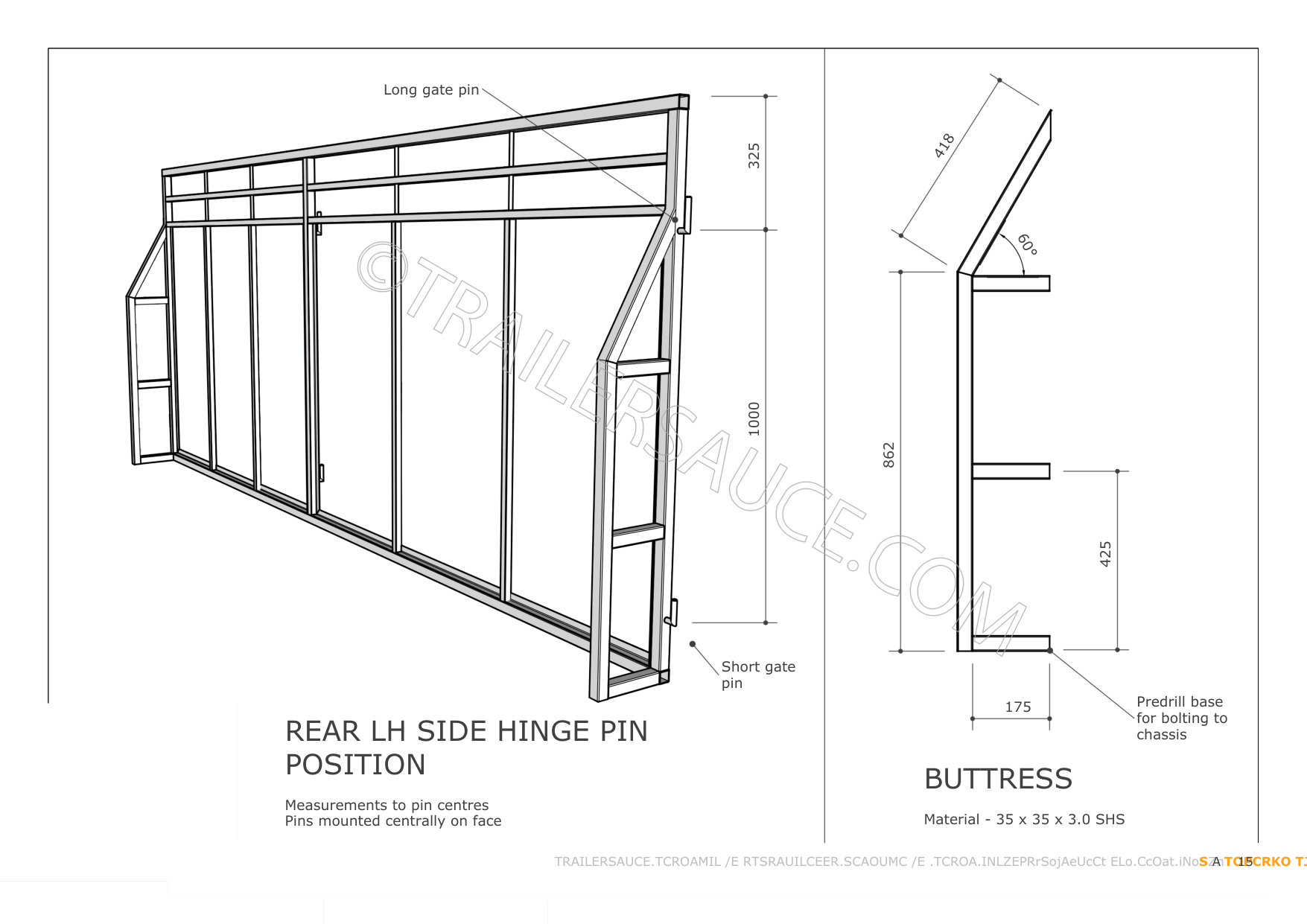

Fabrique los pernos y las camisas de las bisagras con barra redonda de 9/16" y caño 15NB. Fije los pernos en los laterales trasero, central y delantero según la guía de diseño técnico.
PASO 9

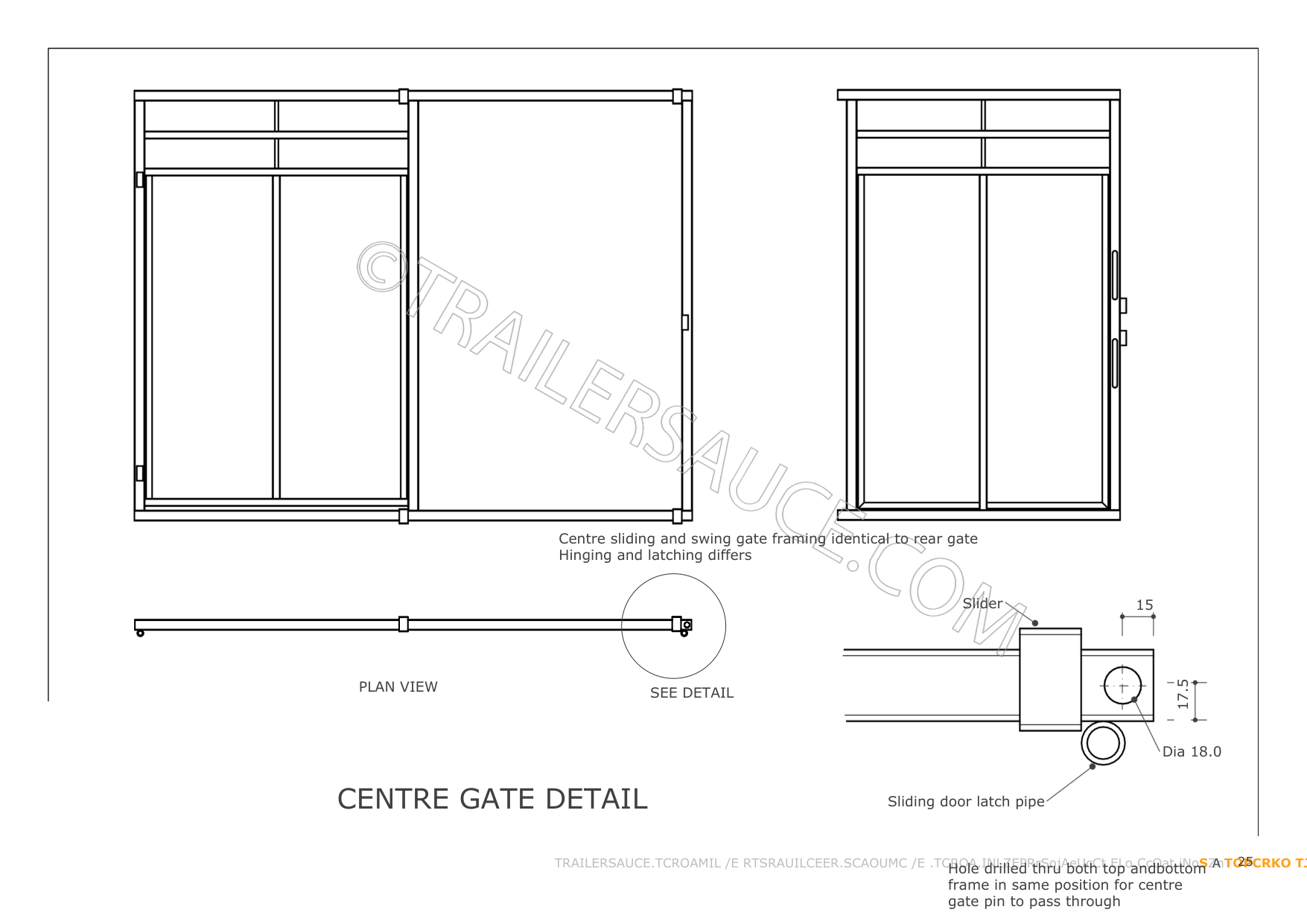

Fabrique las puertas traseras batiente y corrediza (swing/sliding gate) con marcos de 35x35 SHS. Utilice espaciadores de 6mm entre los laterales y la puerta para alinear antes de soldar.
PASO 10

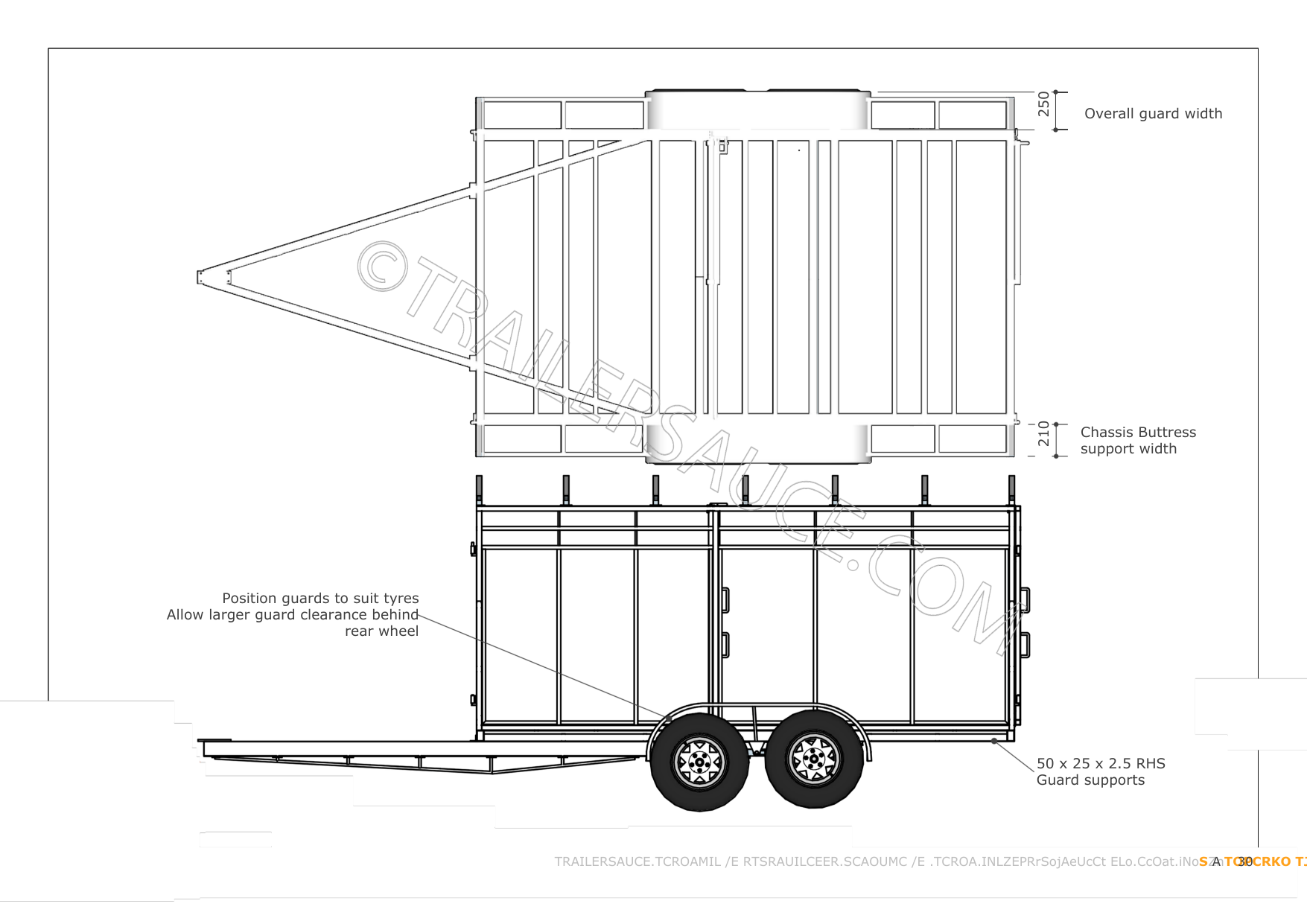

Monte y suelde los soportes de los guardabarros (50x25 RHS) y fije la chapa de terminación trasera de 3mm para la instalación de luces y placa de matrícula.
PASO 11
Realice orificios de ventilación y drenaje de al menos 8mm de diámetro en todos los extremos cerrados de los tubos para permitir el proceso seguro de galvanizado en caliente.
PASO 12
Fije el piso de madera contrachapada de 12mm con tornillos autoperforantes 8G x 30mm cada 200mm. Monte los laterales en el chasis y fíjelos con tornillos M8.
