Remolque para Moto de Agua
📋 LISTA DE MATERIALESToque para marcar
- Tubo rectangular RHS 75x50x3.0mm (Chasis lateral y Lanza)Cant: 3 barras de 6m
- Tubo rectangular RHS 50x50x3.0mm (Travesaños del chasis)Cant: 2 barras de 6m
- Tubo cuadrado SHS 50x50x4.0mm (Eje de rueda)Cant: 1 barra de 2m
- Juego de suspensión de ballestas (Elásticos de deslizador simple)Cant: 1 kit completo
- Neumáticos de bajo perfil 20.5 x 8-10 con llantas de 10 pulgadasCant: 2 unidades
- Kit de rodillos oscilantes de goma gris con ejes galvanizadosCant: 1 juego
- Madera tratada CCA H4 para camas de apoyo (opcional)Cant: 2 listones de 2.5m
- Malacate manual con correa de nylon y mosquetón (Guinche)Cant: 1 unidad
- Cadena de seguridad de acero de alta resistenciaCant: 2 piezas de 1m
- Acople rápido para bola de 2 pulgadasCant: 1 unidad
- Juego de faros LED traseros estancos e iluminación de placaCant: 1 kit
- Pernos en U (U-bolts) galvanizados con tuercas autofrenantesCant: 12 unidades
🛠️ HERRAMIENTASToque para marcar
- Soldadora (MIG/MAG o Electrodo revestido)
- Amoladora angular de 4.1/2" con discos de corte y desbaste
- Tronzadora de metales o Sierra de cinta
- Taladro de banco o de pedestal con brocas de acero rápido
- Cinta métrica, nivel magnético y escuadra de herrería
- Sargentos de soldador y pinzas de presión
- Pistola de pintar o pinceles
🔨 PASO A PASO DE LA CONSTRUCCIÓN

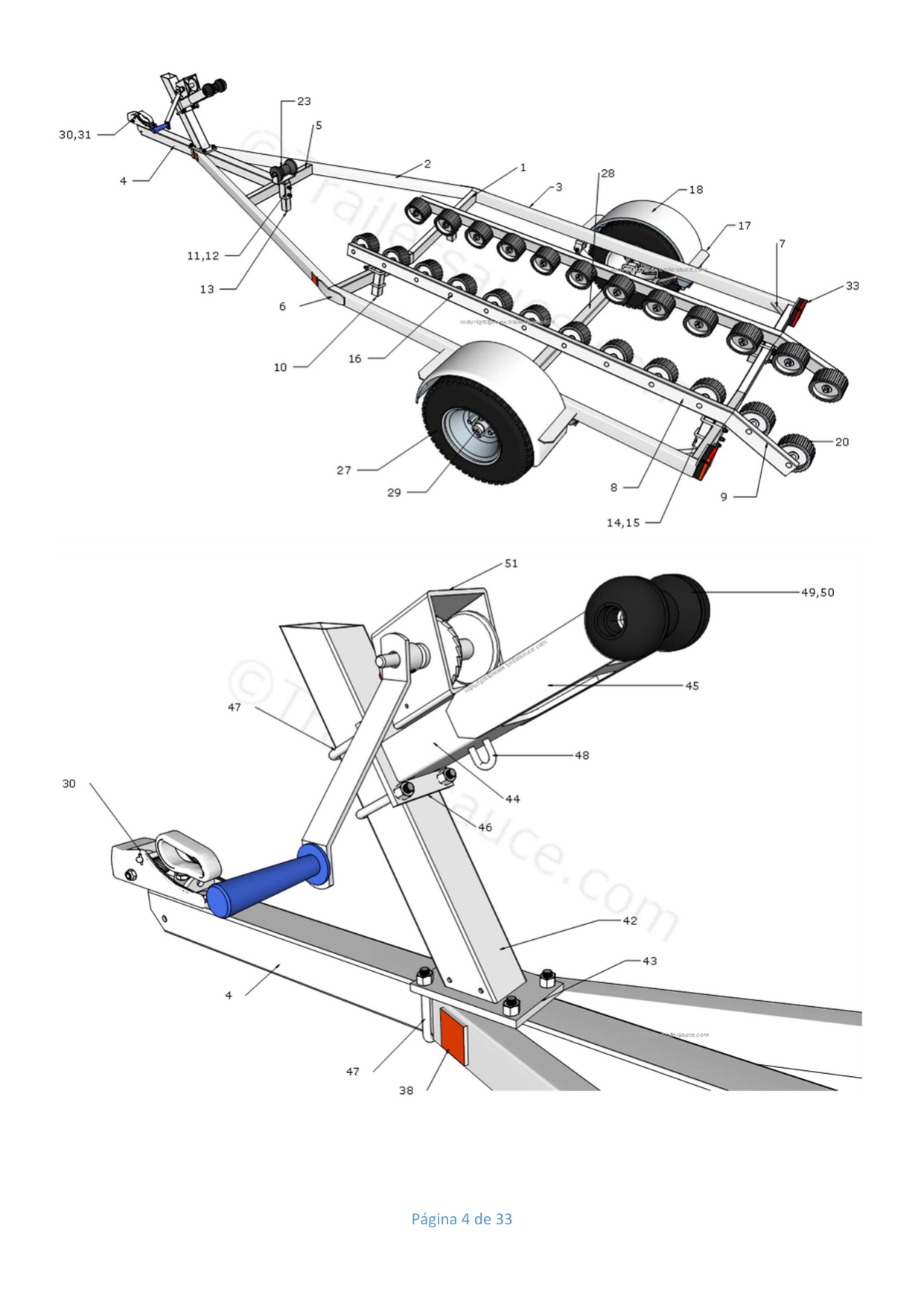

PASO 1
Corte las traviesas principales de tubo rectangular (RHS 50x50mm). Posiciónelas y suéldelas en ángulo en el centro para formar la estructura transversal del chasis en V.
PASO 2
Posicione las vigas laterales y las traviesas en V sobre una superficie plana boca abajo. Realice puntos de soldadura en las uniones y verifique que las diagonales sean idénticas.

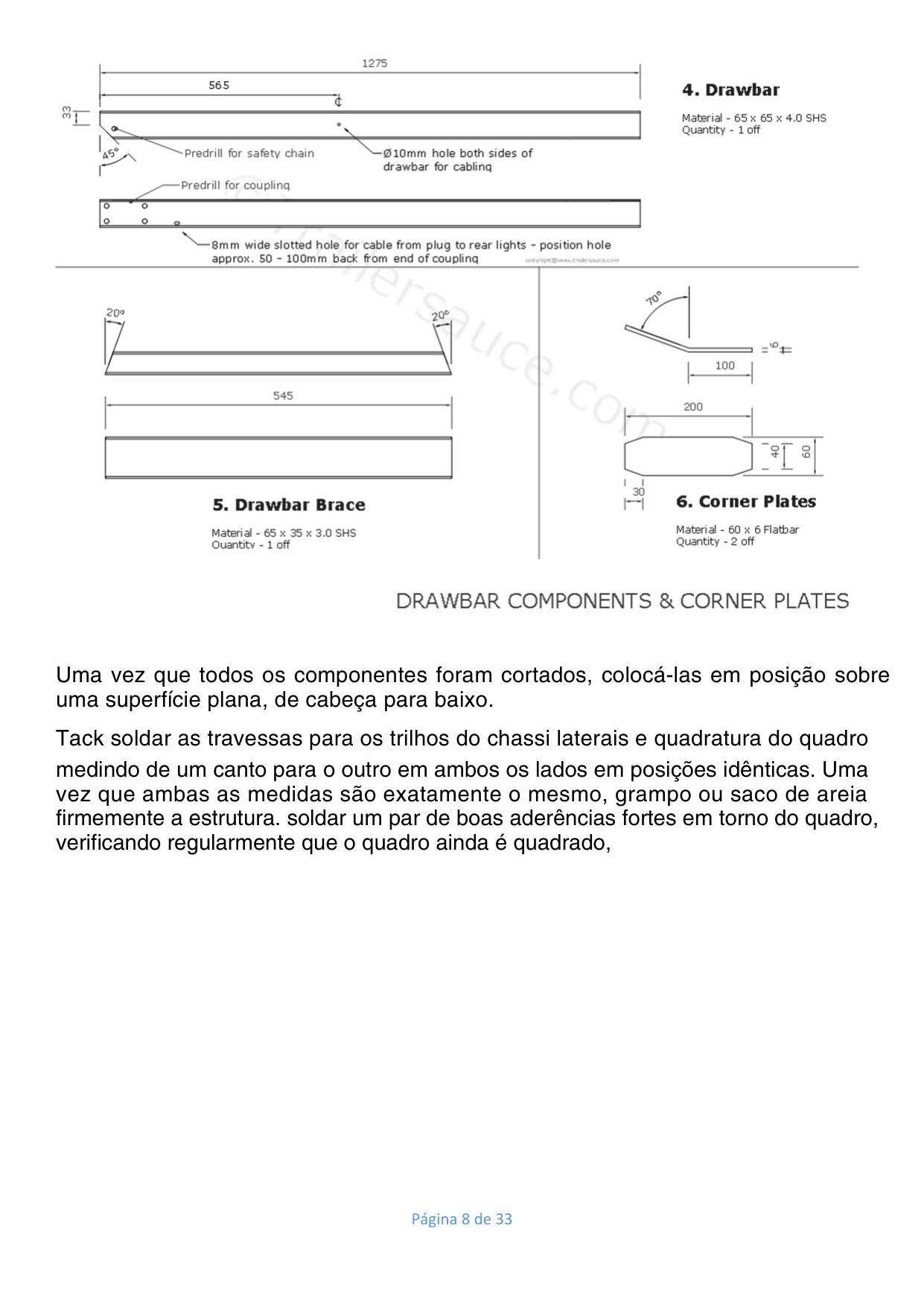

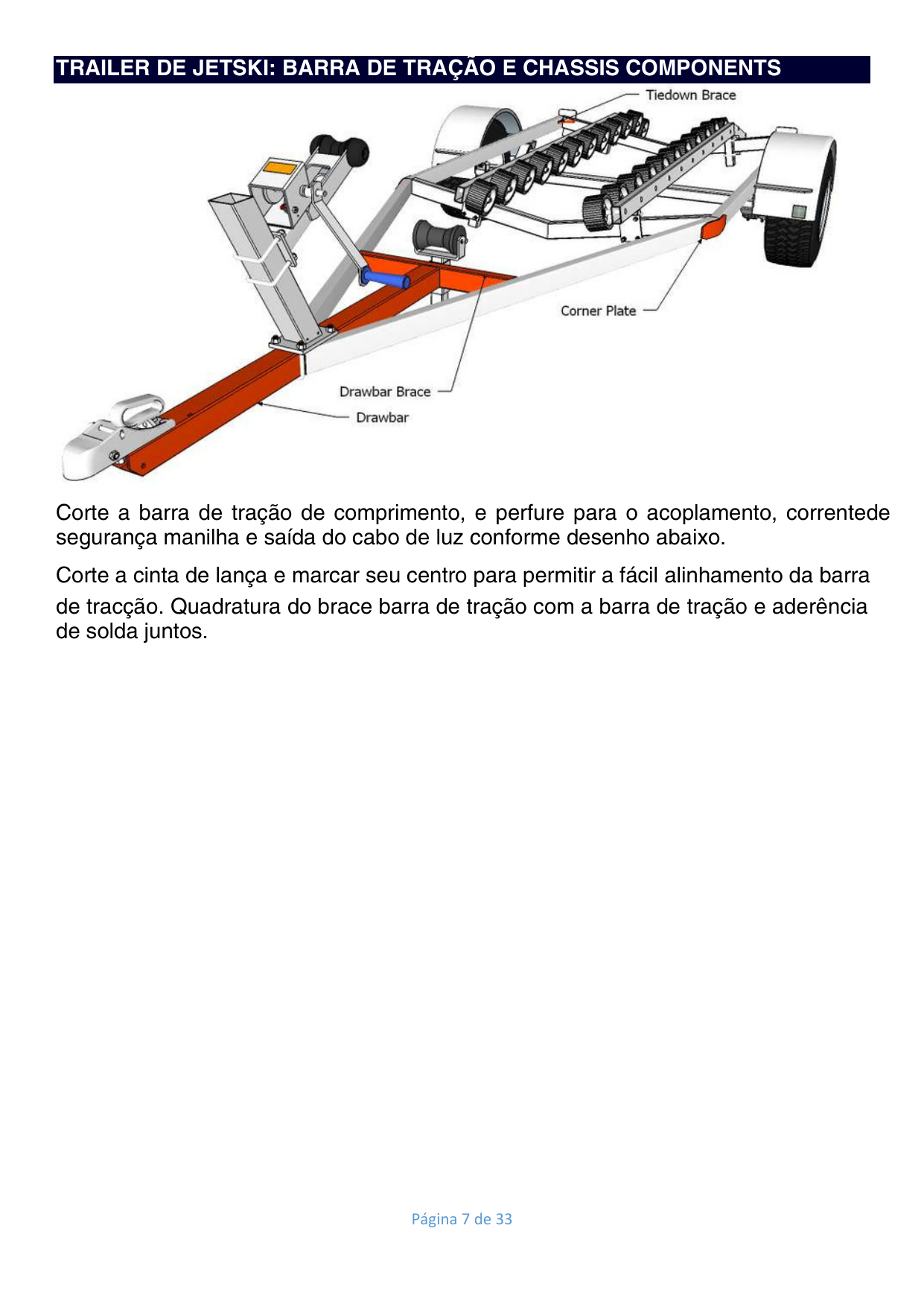

PASO 3
Prepare la lanza (drawbar). Alinee su centro utilizando un hilo guía tenso desde el centro de la traviesa trasera hasta el frente. Suéldela de forma segura.

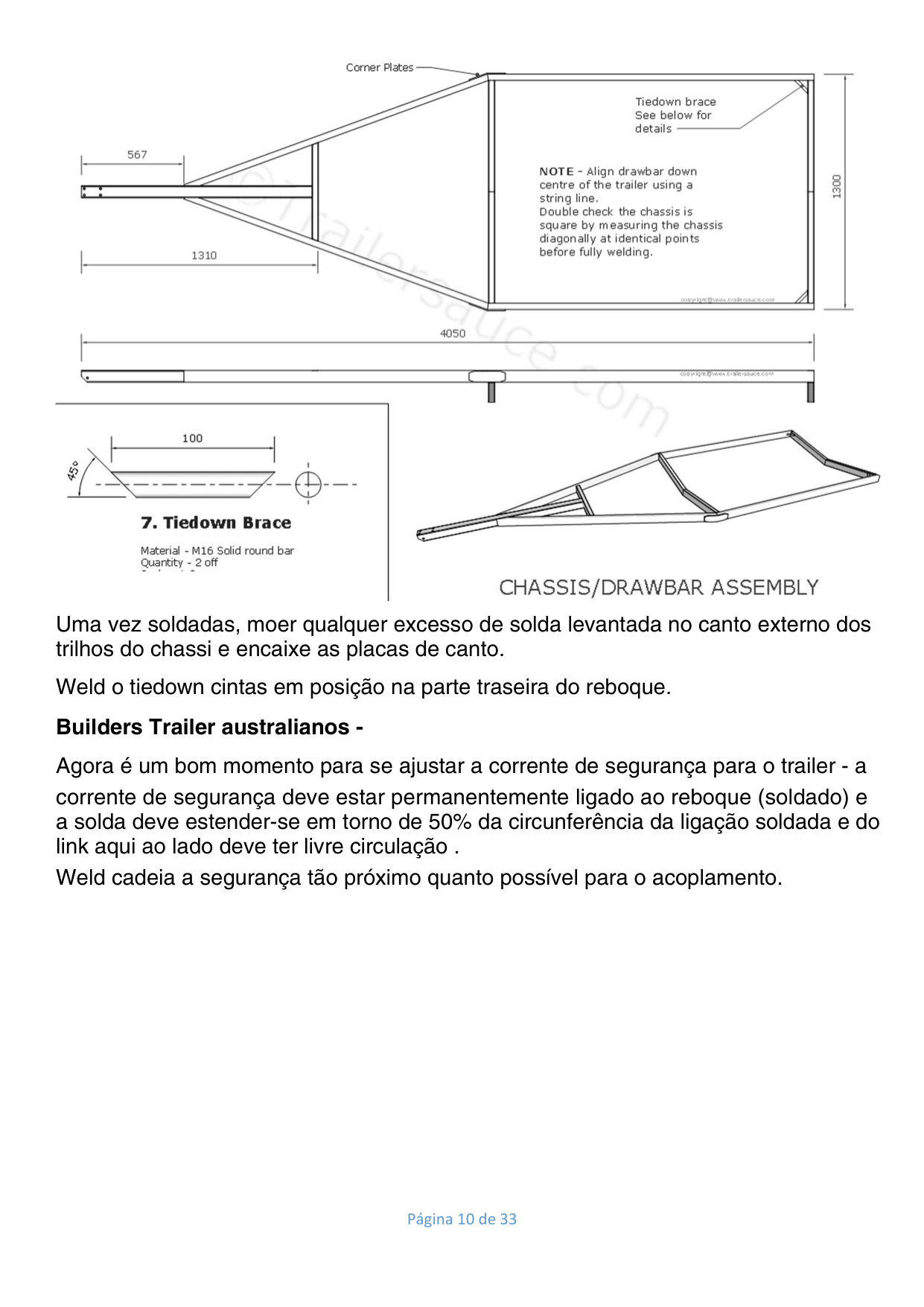

PASO 4
Posicione los soportes de elásticos (spring hangers) a 800mm de la parte trasera del chasis. Alinee las caras exteriores con la cara exterior del larguero del chasis y suelde.

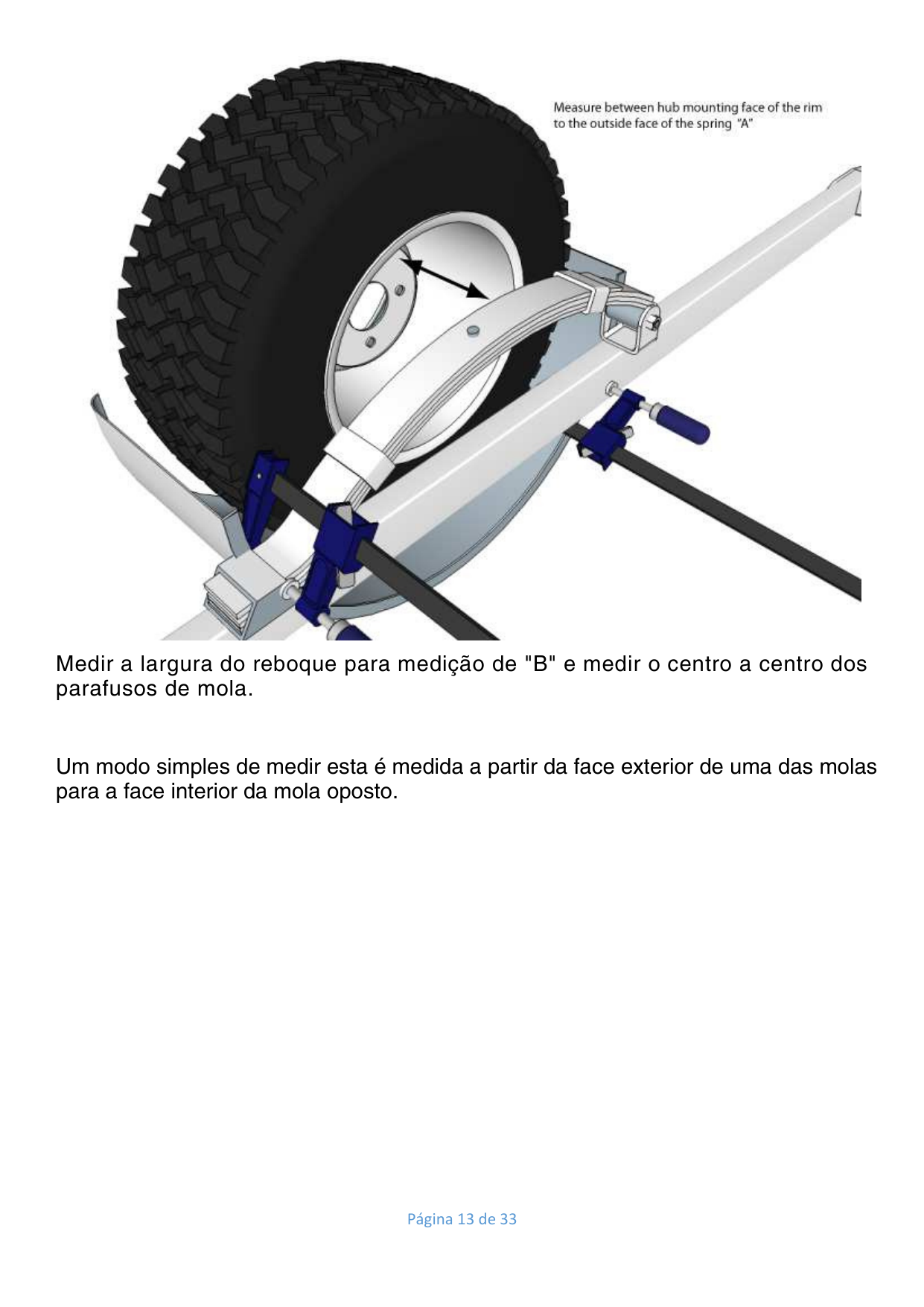

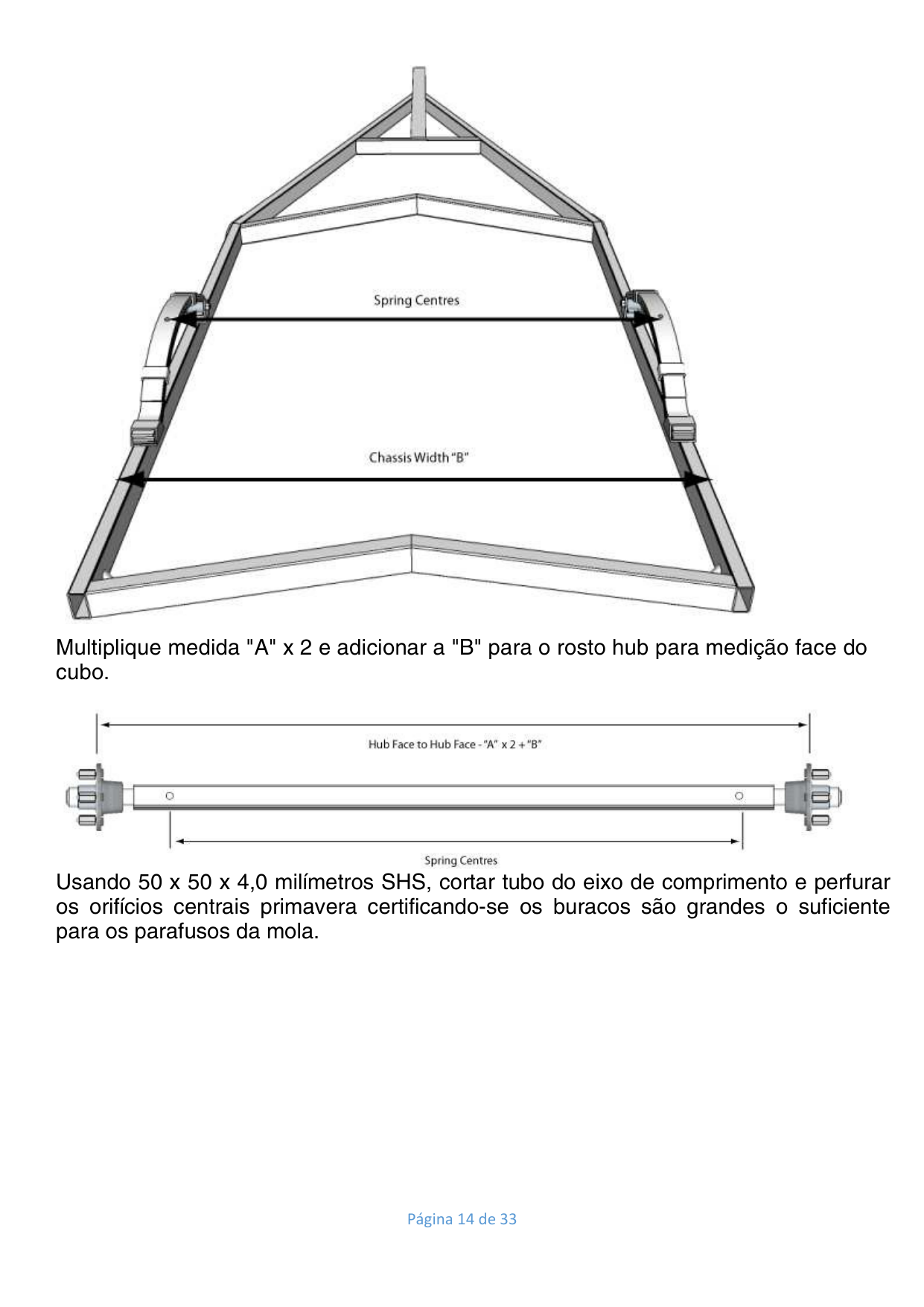

PASO 5
Fabrique el eje usando perfil SHS de 50x50x4.0mm. Realice los taladros para los pernos centrales de los elásticos y monte el eje en la suspensión con pernos en U.
PASO 6
Coloque las ruedas y guardabarros. Deje una luz de 5-10mm en la parte superior y trasera del neumático para prever el recorrido vertical y de retroceso de la suspensión.

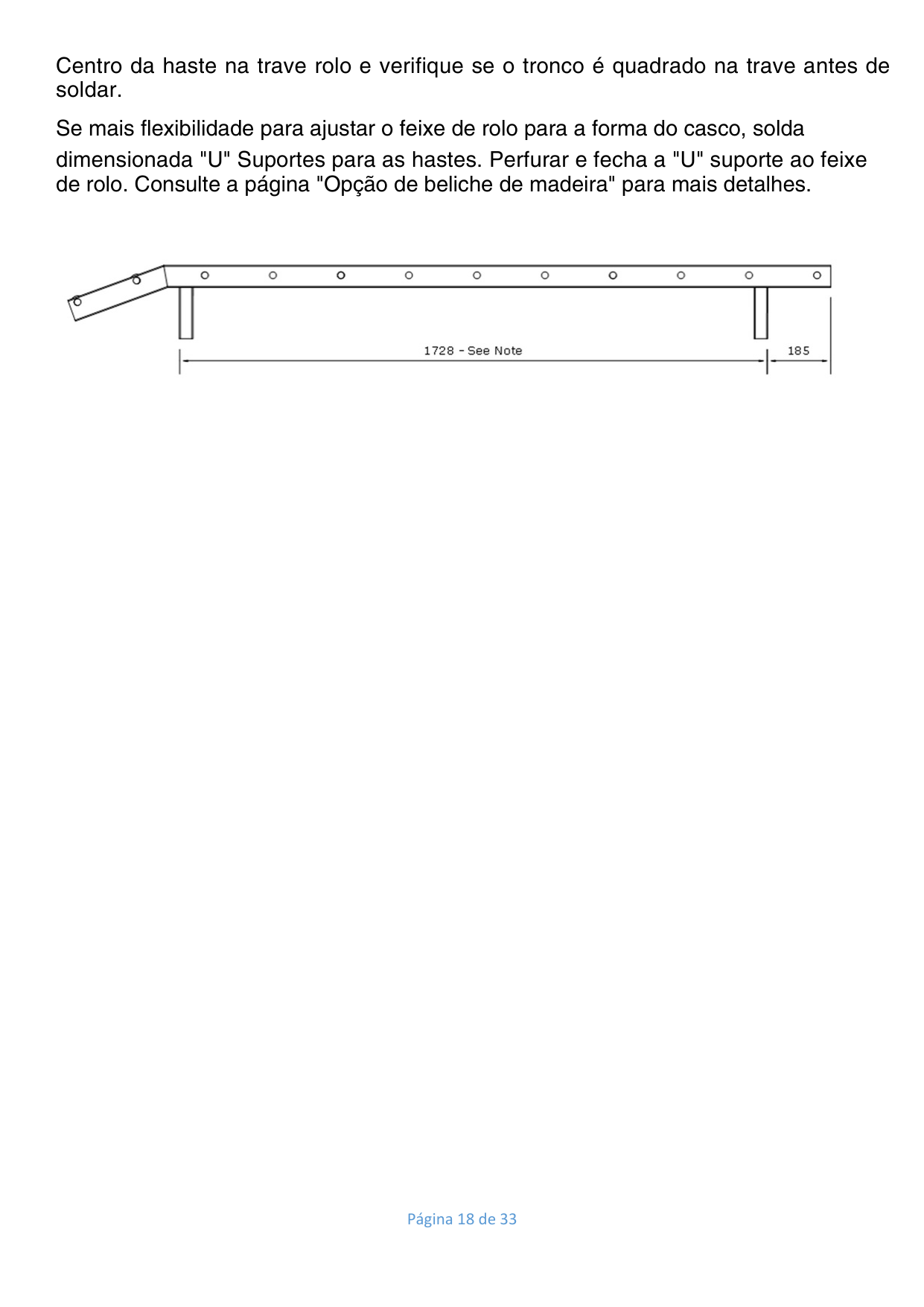

PASO 7
Fabrique y suelde los pernos y las vigas de rodillos (roller beams). Si prefiere camas de madera, fije las bases ajustables de perfil U a los travesaños del chasis.
PASO 8
Instale el poste del malacate (winch post) en el frente de la lanza utilizando pernos en U galvanizados. Monte el malacate manual y la correa de seguridad.
PASO 9
Realice el tendido del cableado eléctrico de 7 conductores dentro de los tubos del chasis. Coloque prensaestopas o arandelas de goma en los orificios para evitar roces.

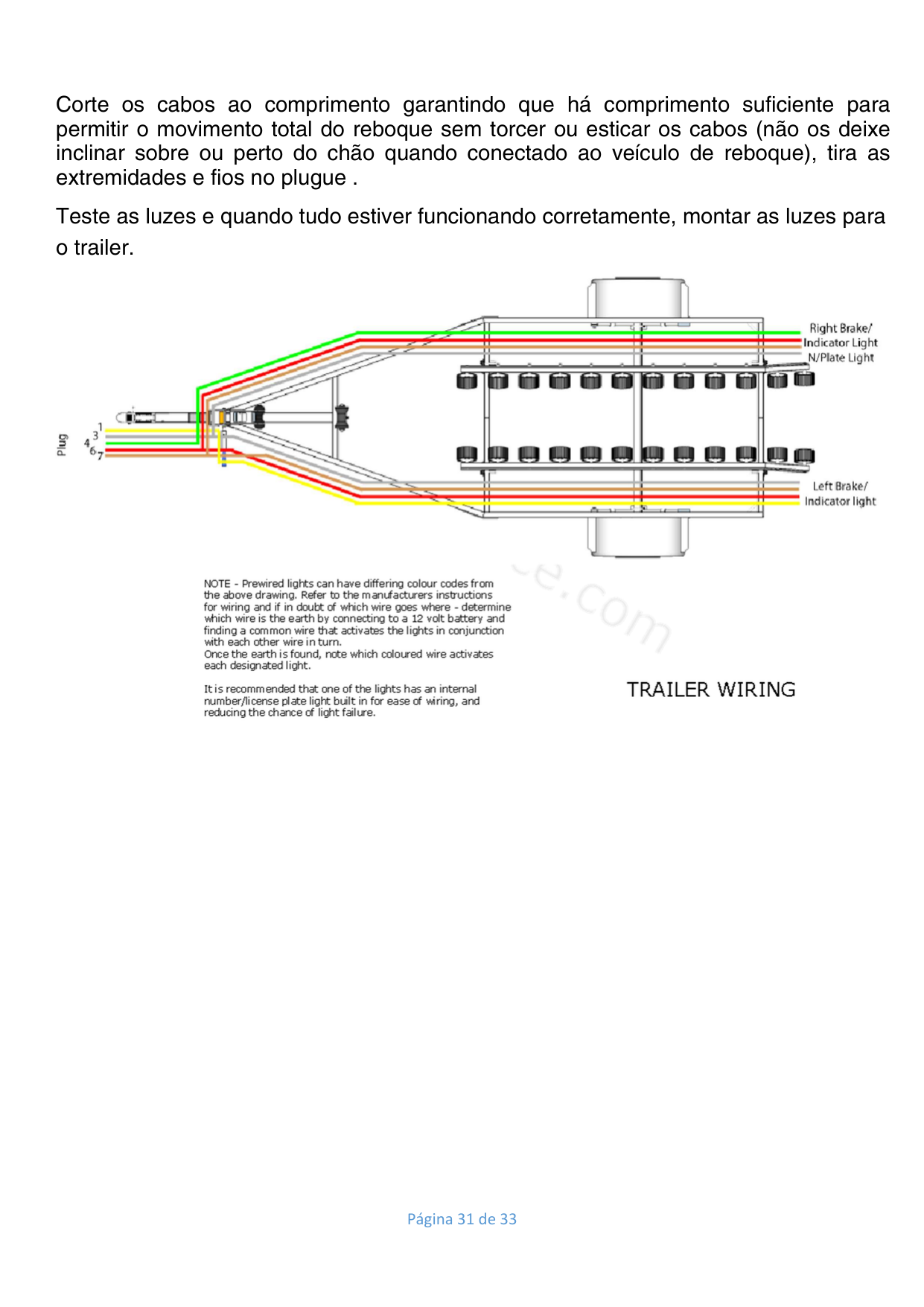

PASO 10
Conecte los faros LED traseros estancos. Monte el acople para bola de remolque en el extremo de la lanza y realice la prueba final de las luces.
